Guillaume Perez de Ballainvilliers a réalisé une reproduction impressionnante du panneau de contrôle d’un cockpit de Boeing 737-800. Grâce à l’utilisation astucieuse de deux types de plexiglass, il a créé un panneau de commande professionnel doté de textes et de boutons lumineux, rappelant fidèlement ceux d’un cockpit authentique.
Le projet

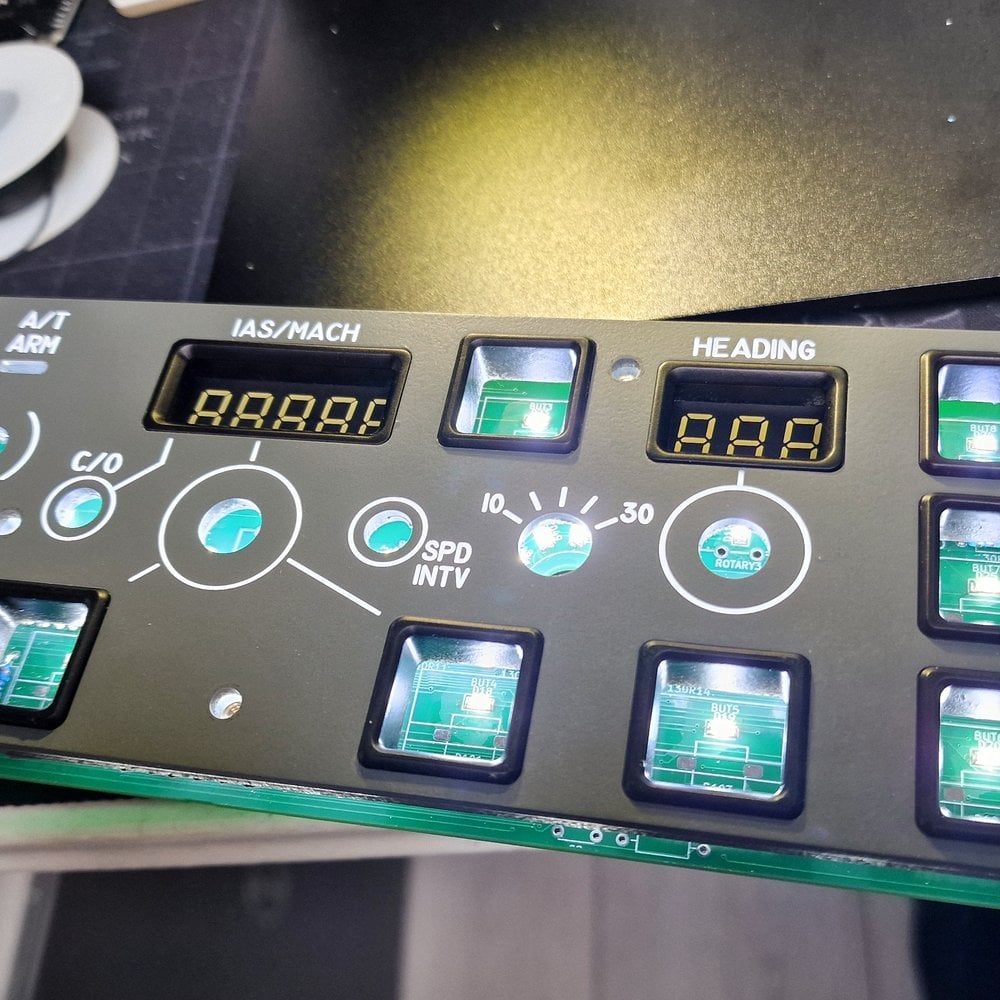

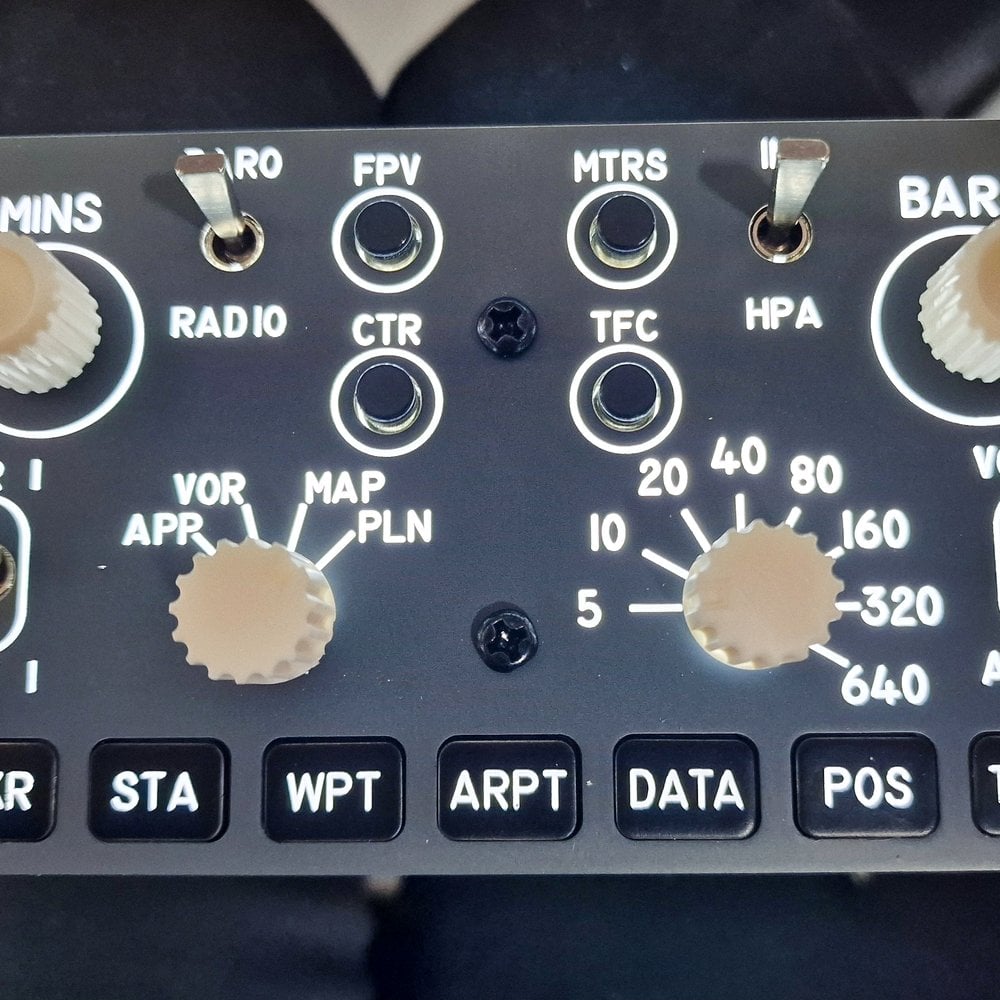

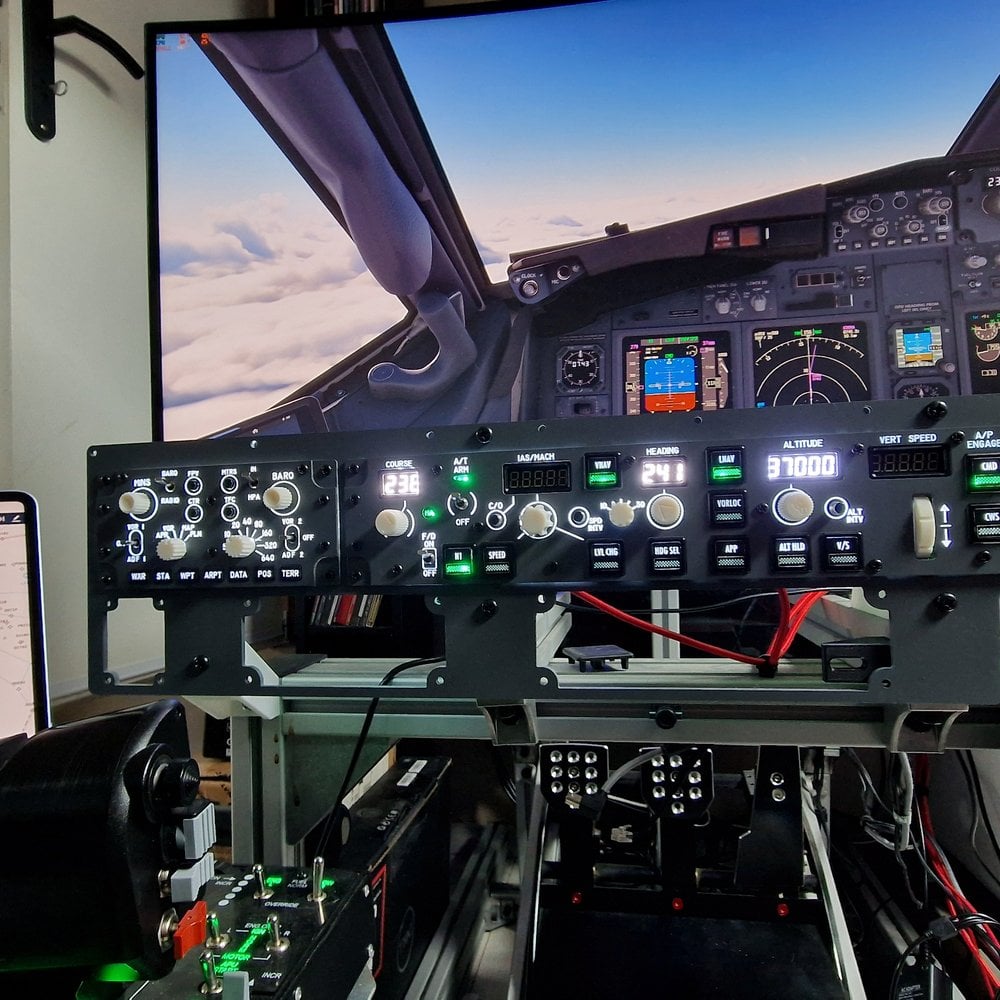

Guillaume a conçu et fabriqué une copie exacte d’un panneau de contrôle de cockpit Boeing. En utilisant du plexiglass opaque blanc et du plexiglass transparent, il a pu recréer l’éclairage caractéristique du panneau original. Le résultat est un panneau fonctionnel qui trouverait facilement sa place dans un simulateur de vol.
Réalisation pas-à-pas
étapes
-
Concevoir
Commencez par créer un design 3D en utilisant un logiciel de conception assistée par ordinateur (CAO). Assurez-vous de respecter les tailles et la typographie précises pour que les textes soient lisibles et que les boutons et interrupteurs choisis s’intègrent parfaitement.
-
Fraiser

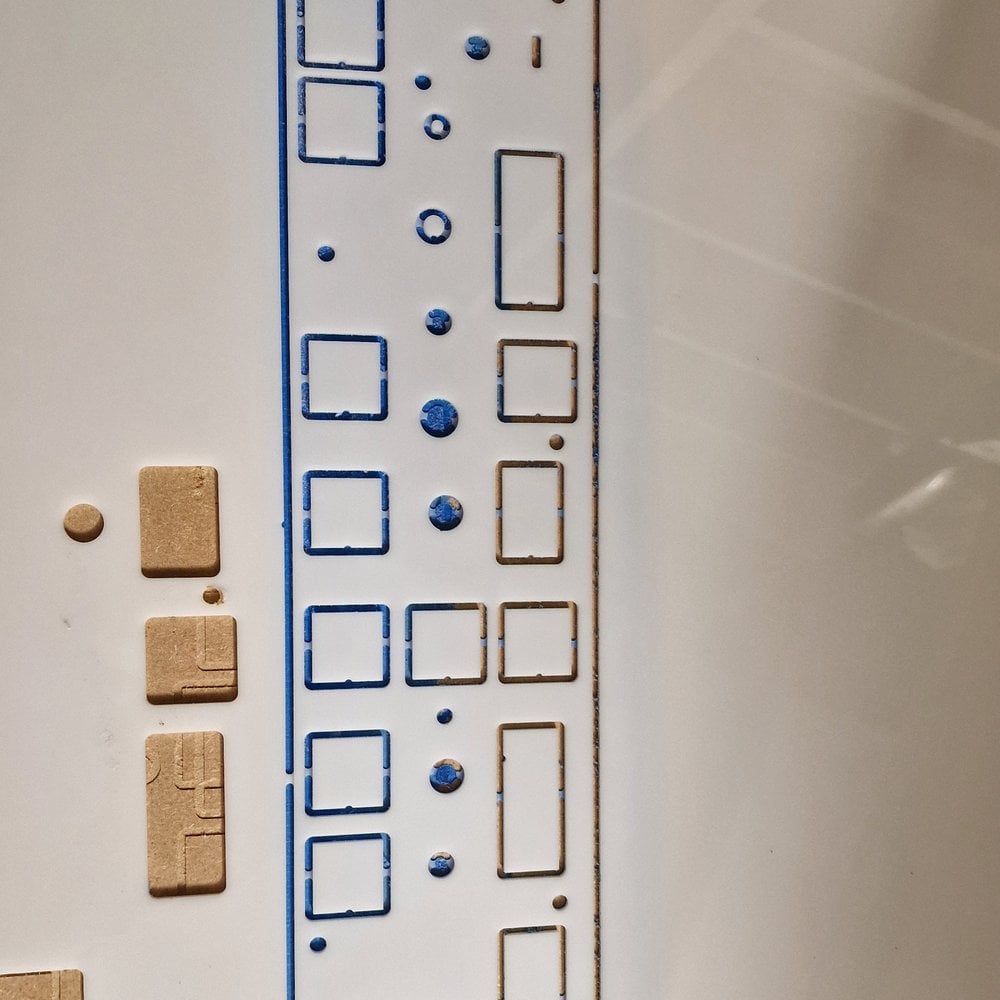

Découpez les plaques de plexiglass à l’aide d’une fraiseuse CNC. La plaque blanche opaque constituera la face avant, tandis que la plaque transparente jouera un rôle de renfort structurel et diffusera la lumière.
-
Peindre

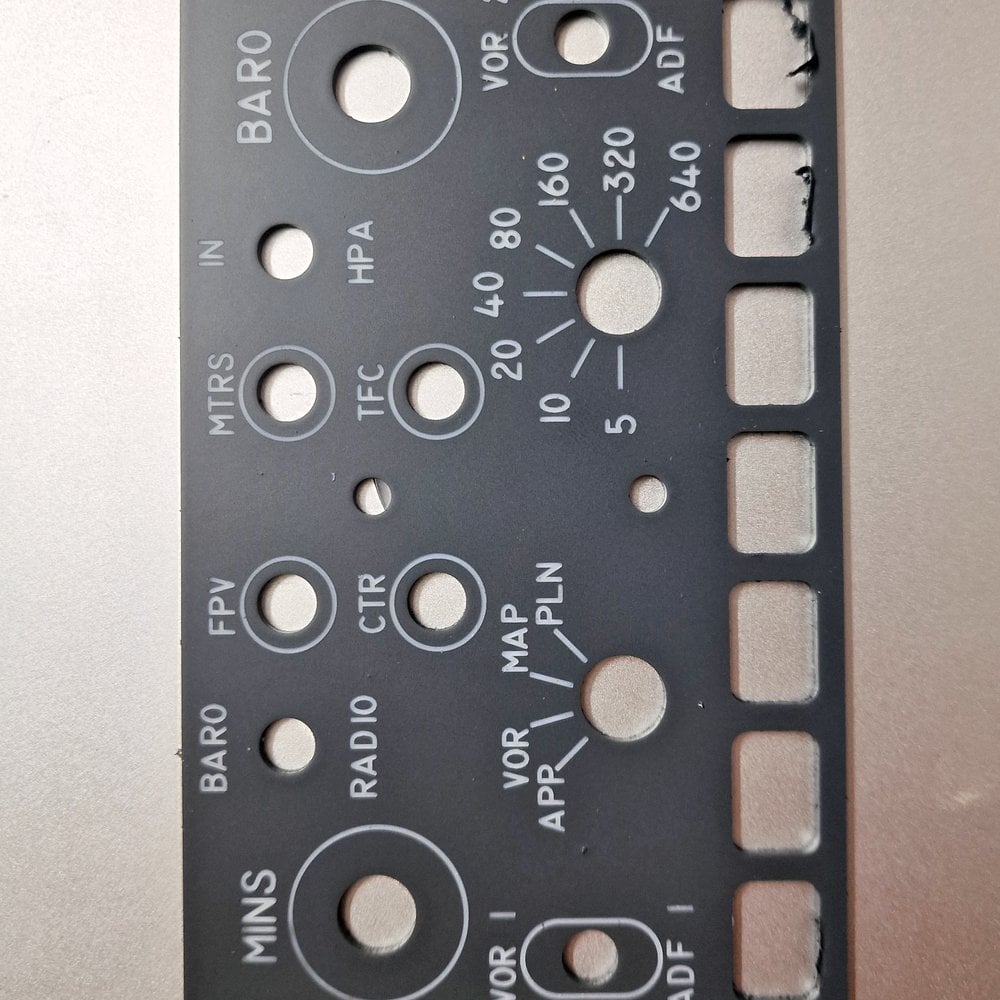

Appliquez une couche de peinture de la teinte grise officielle utilisée par Boeing pour leurs panneaux de contrôle. Protégez soigneusement les parties qui ne doivent pas être peintes pour garantir un rendu impeccable.
-
Graver

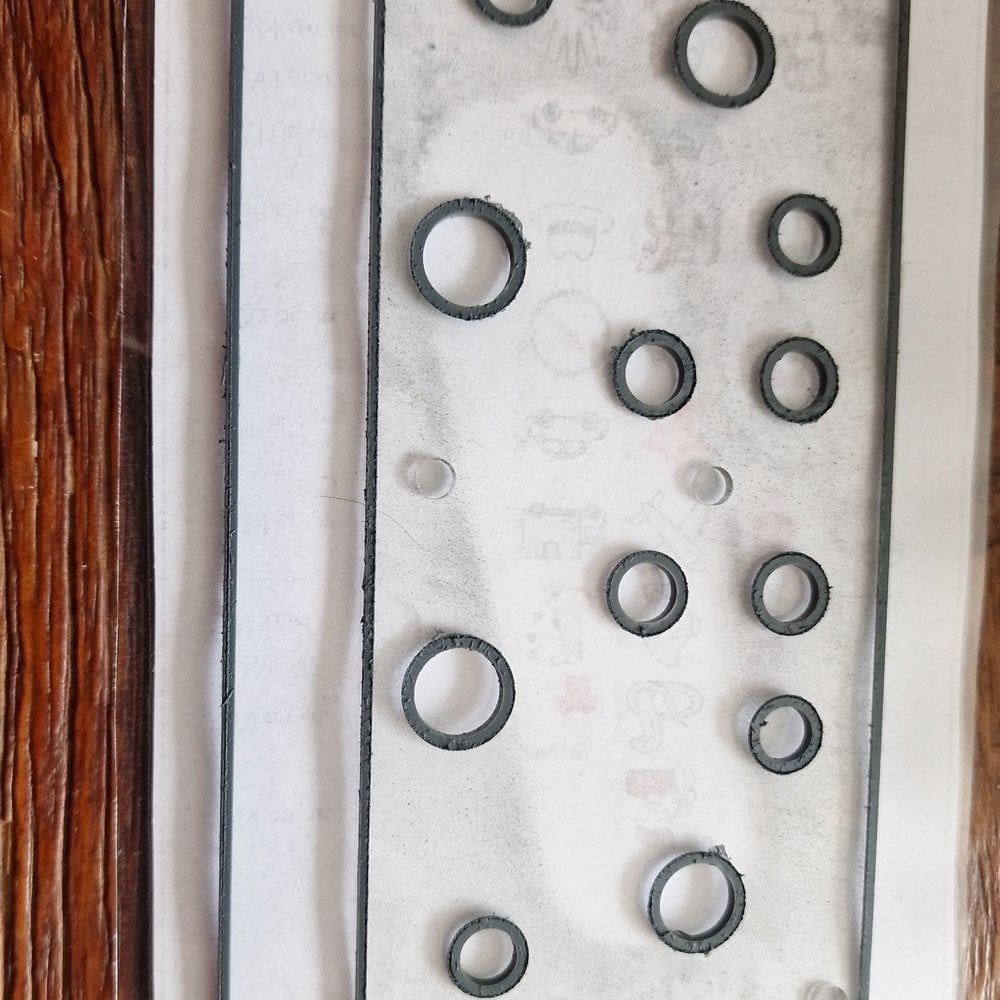

Gravez les textes et motifs sur le panneau. Pour la plaque transparente, prévoyez également des zones où la lumière ne devra pas se diffuser.
-
Fabriquer
Créez les boutons à l’aide d’une imprimante 3D. Utilisez du plexiglass transparent pour les parties devant laisser passer la lumière.
-
Installer
Concevez et installez les composants électroniques nécessaires pour rendre le panneau opérationnel.
Matériaux et outils
Matériel supplémentaire
Conseils de Guillaume pour les autres créateurs
Prenez votre temps et veillez à travailler avec rigueur. Revérifiez toujours vos plans avant de fraiser ou de produire. Parfois, il est nécessaire de faire des ajustements. Le plus important, c’est de le faire avec passion.
